LK-MAMPD-4 Synhwyrydd Ffoto-ganfodydd Microdon Cyflymder Uchel wedi'i Chwyddo
- Cyflymder Uchel, Lled Band Eang
- Bias-T Ymgorfforedig
- O/E Hybrid Integredig
- Ennill Uchel, Sŵn Isel, Band Eang
- Cysylltydd SMA wedi'i Selio'n Hermetig
- Cerrynt Tywyll Isel, cymhareb signal-i-sŵn uchel.
- Ffactor Ffurf Bach.
Disgrifiad
Mae LK-MAMPD-4 yn system hybrid optoelectronig o'r radd flaenaf, sy'n integreiddio ffotodeuod band eang Indiwm Galliwm Arsenid (InGaAs) gydag amplifier sŵn isel. Nodweddir y ffotodeuod hwn gan ystod tonfedd ymateb sbectrol o 1000 i 1650 nanometr. Mae'r amplifier sŵn isel o fewn y system yn cynnig enillion Amledd Radio (RF) o 15 desibel, gan sicrhau cyfanrwydd a mwyhad y signal.
Mae LK-MAMPD-4 yn gallu darparu lled band o 12 gigahertz a 18 gigahertz, gan ddiwallu amrywiaeth o ofynion cyfathrebu a chanfod cyflym. Mae'r modiwl wedi'i gynllunio i weithredu ar foltedd cyflenwi +5-folt, sy'n safonol mewn llawer o systemau electronig. Mae'n gydnaws â ffibrau optegol safonol un modd 9/125-micromedr, gan sicrhau integreiddio di-dor â rhwydweithiau ffibr optig presennol. Mae'r porthladd allbwn RF yn cynnwys cysylltydd sy'n gydnaws ag SMP, sydd wedi'i baru â rhwystriant i 50 ohms ar gyfer trosglwyddo signal gorau posibl a cholli signal lleiaf posibl.
Mae LK-MAMPD-4 wedi'i adeiladu gyda phroses selio hermetig, sy'n darparu amddiffyniad cadarn rhag ffactorau amgylcheddol, gan wella ei wydnwch a'i ddibynadwyedd. Mae ganddo ffurf gryno, sy'n pwyso llai na 62 gram, sy'n fanteisiol ar gyfer cymwysiadau lle mae pwysau'n ystyriaeth. Mae'r modiwl wedi'i ardystio i gydymffurfio â Chyfarwyddeb Cyfyngu Sylweddau Peryglus (RoHS) 2.0, gan gadarnhau ei fod yn cydymffurfio â safonau amgylcheddol a diogelwch llym.
Manylebau technegol
| Sgôr Uchaf Nodweddiadol ac Absoliwt | ||||
|---|---|---|---|---|
| Paramedr | Sym. | TYP | Rating | Uned |
| Amrediad tymheredd storio | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Ystod tymheredd yr achos gweithredu | TC | 25 | -40 ～ +85 | ℃ |
| Foltedd Rhagfarn | VR | +5 | +5 ～ +9 | V |
| Pŵer Mewnbwn Optegol | pin | 0 | +10 | DBM |
| Pŵer Optegol Llosgi Allan | PB | - | +13 | DBM |
| Tymheredd sodro plwm | Tp | 280 (10s) | 330 (10s) | ℃ |
| Nodweddion Trydanol / Optegol (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Paramedr | sym | Cyflwr y Prawf | Gwerthoedd Paramedr | Uned | ||
| Ystod Tonfedd | λ | - | 1000 ～ 1650 | nm | ||
| Ystod Amledd | - | - | Band X | Band Ku | - | |
| Lled Band Signal Bach | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 2 ～ 18 | GHz | |
| Cyfrifoldeb | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / w |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Gwastadrwydd Osgled | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Dirlawnder Optegol Pŵer | Ps | VR =+ 5 V, λ = 1550 nm AC Modiwlaidd |
10 | DBM | ||
| Ennill Signal RF (Nodweddiadol) | G | - | 15 ± 1 | dB | ||
| Dirlawnder Pŵer Allbwn RF | Pallan | - | +3 | DBM | ||
| Allbwn VSWR | VSWR | - | ≤ 2 | - | ||
| Rhwystriant Allbwn | RL | - | 50 | Ω | ||
● Cromliniau Ymateb Nodweddiadol
（Ffig. 1 X - Ymateb Amledd Ffotosynhwyrydd Band）

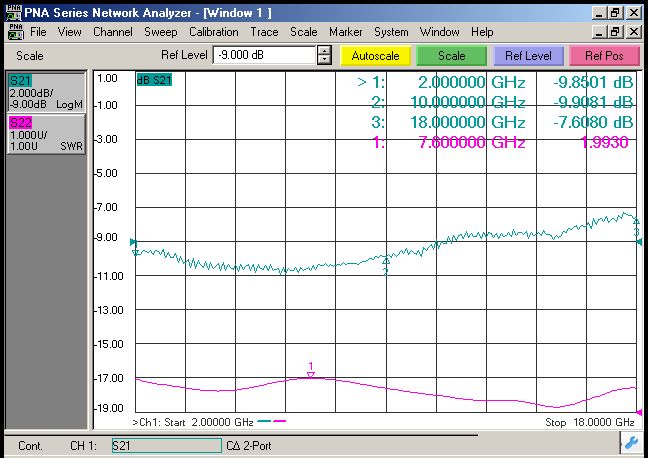

（Ffig. 2 Ku - Ymateb Amledd Ffotosynhwyrydd Band）

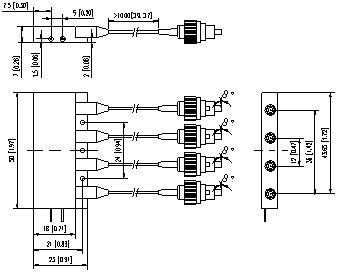

● Dimensiwn a Phinnau (Uned: mm[modfedd])
Cysylltydd RF: SMP
● Gwybodaeth Archebu
Taflen 1:
| Côd | Lled Band Analog |
| X | 0.2 ～ 12 GHz |
| Ku | 2 ～ 18 GHz |
Taflen 2:
| Côd | Math Connector | Sylw |
| N | Dim Cysylltydd | Pigtail ffibr un modd 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
● Rhagofalon
Radiws plygu'r ffibr o leiaf 20 mm er mwyn osgoi difrod i'r ffibr.
Gwnewch yn siŵr bod yr agwedd cyplu ffibr yn lân cyn ei chysylltu â'r opto-gylched.
Mae angen yr amddiffyniad ESD addas wrth storio, cludo a defnyddio.
Gellir addasu ein holl ffotosynhwyryddion safonol yn fodiwlau!
ceisiadau
Prosesu Gwybodaeth Radar
Rhyfela Electronig
Mesur Antena
Cyfathrebu Ffibr Optig
Diogelwch a Gwyliadwriaeth
