Synhwyrydd Ffotograffydd LK-FCPD InGaA
- Lled Band Eang
- Bias-T Ymgorfforedig
- O/E Hybrid Integredig
- Sŵn Isel, Band Eang
- Cysylltydd SMA
- Cerrynt Tywyll Isel, cymhareb signal-i-sŵn uchel.
- Ffactor Ffurf Bach.
Disgrifiad
Mae'r Ffotosynhwyrydd Cyplysedig Ffibr (FCPD) yn system hybrid optoelectronig uwch, sy'n ymgorffori ffotodeuod band eang Indiwm Galliwm Arsenid (InGaAs). Mae'r ffotodeuod PIN InGaAs wedi'i gynllunio i ymateb i donfeddi sy'n amrywio o 1000 i 1650 nanometr. Mae LK-FCPD yn gallu darparu lled band o 1 gigahertz, 2.5 gigahertz, ac mae'n cynnig atebion y gellir eu haddasu gyda chynhwysedd lled band uchaf o 8 gigahertz. Mae'r ddyfais yn cael ei phweru gan foltedd cyflenwi +5-folt ac mae ganddi gysylltydd ffibr-optig FC (cyswllt wyneb) safonol ar gyfer mewnbwn optegol. Mae'r allbwn Amledd Radio (RF) yn cael ei hwyluso trwy gysylltydd sy'n gydnaws â SMA, sydd wedi'i baru â rhwystriant i 50 ohms.
Mae LK-FCPD yn ysgafn, llai na 15 gram, sy'n fanteisiol ar gyfer cymwysiadau sydd angen màs lleiaf. Mae'r ddyfais yn cydymffurfio â Chyfarwyddeb Cyfyngu ar Sylweddau Peryglus (RoHS) 2.0, gan sicrhau ei bod yn bodloni rheoliadau amgylcheddol a diogelwch llym.
Manylebau technegol
| Sgôr Uchaf Nodweddiadol ac Absoliwt | ||||
|---|---|---|---|---|
| Paramedr | Sym. | TYP | Rating | Uned |
| Amrediad tymheredd storio | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Ystod tymheredd yr achos gweithredu | TC | 25 | -40 ～ +70 | ℃ |
| Foltedd Rhagfarn | VR | +5 | +4.75 ～ +5.25 | V |
| Pŵer Mewnbwn Optegol | pin | 0 | +5 | DBM |
| Pŵer Optegol Llosgi Allan | PB | - | +13 | DBM |
| Tymheredd sodro plwm | Tp | 280 (10s) | 330 (10s) | ℃ |
| Nodweddion Trydanol / Optegol (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Paramedr | sym | Cyflwr y Prawf | Gwerthoedd Paramedr | Uned | |||
| Ystod Tonfedd | λ | - | 1000 ～ 1650 | nm | |||
| Ystod Amledd | - | - | Band L | Band S | CM | - | |
| Lled Band Signal Bach | f-3dB | TC = 22 ± 3℃ | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 8 ~ | GHz | |
| Cyfrifoldeb | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / w |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Gwastadrwydd Osgled | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Allbwn VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Dirlawnder Optegol Pŵer | Ps | VR = +5 V, λ = 1550 nm AC Modiwlaidd |
+5 | DBM | |||
| Dirlawnder Pŵer Allbwn RF | Pallan | - | 10- | DBM | |||
| Cerrynt Tywyll | ID | - | ≤ 10 | nA | |||
| Rhwystriant Allbwn | RL | - | 50 | Ω | |||
● Cromliniau Ymateb Nodweddiadol
Ffig. 1 Ymateb Amledd Ffotosynhwyrydd FCPD InGaAs Band-L
Ffig. 2 Ymateb Amledd Ffotosynhwyrydd InGaAs FCPD Band-S
Ffig. 3 Ymateb Amledd Ffotosynhwyrydd InGaAs FCPD Band-C

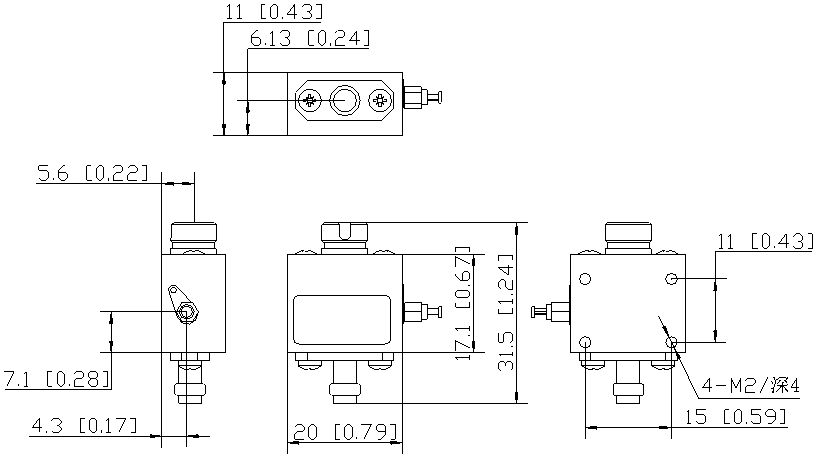

●Dimensiwn a Phinnau (Uned: mm[modfedd])
Cysylltydd Optegol: Cysylltydd ffibr-optig FC (cyswllt wyneb)
Cysylltydd RF: SMA
●Gwybodaeth Archebu
Taflen 1:
| Côd | Lled Band Analog |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Addasu (≦ 8GHz) |
● Rhagofalon
Gwnewch yn siŵr bod agwedd cyplu'r ffibr yn lân cyn ei chysylltu â'r opto-gylched.
Rhaid gorchuddio'r rhyngwyneb RF a'r rhyngwyneb optegol â chap llwch pan nad ydynt yn cael eu defnyddio.
Mae angen amddiffyniad ESD addas wrth storio, cludo
Gellir addasu ein holl ffotosynhwyryddion safonol yn fodiwlau!
ceisiadau
Prosesu Gwybodaeth Radar
Rhyfela Electronig
Mesur Antena
Cyfathrebu Ffibr Optig
Diogelwch a Gwyliadwriaeth
