NY20E
NY20E

Trosglwyddydd Optegol Band-K LK-NY20E

  • Band eang iawn (gwell na 25GHz)
  • DWDM
  • Ystod-Dynamig-Uchel
  • Pŵer allbwn uchel
  • Sŵn Dwyster Cymharol Isel (RIN)
  • Dulliau gweithio lluosog ar gael
  • Tymheredd yr achos gweithredu: (-40℃～70℃)
  • Pŵer Optegol Allbwn Hyd at 10mW
YMCHWILIAD

+ 86 29 88244373

Disgrifiad

Mae Trosglwyddydd Optegol Band-K LK-NY20E yn ddyfais gyfathrebu optegol soffistigedig sy'n integreiddio ffynhonnell golau laser pŵer uchel, modiwleiddiwr dwyster Lithiwm Niobate band eang iawn (LiNbO3), cylched trosi sefydlogi foltedd, cylched yrru, a chylched monitro a dangos.

Mae'r trosglwyddydd hwn wedi'i gynllunio i allbynnu signalau optegol wedi'u modiwleiddio ar donfeddi sy'n cyd-fynd â safon Undeb Telathrebu Rhyngwladol (ITU) ar gyfer amlblecsio rhannu tonfedd dwys (DWDM). Mae'n cynnwys lled band modiwleiddio sy'n fwy na 25GHz, gan alluogi trosglwyddo data cyflym. Mae'r ddyfais yn gallu darparu pŵer optegol allbwn o hyd at 10mW, gyda sefydlogrwydd rhagorol yn nhonfedd golau allbwn.

Mae Cyfres LK-NY20E yn gweithredu ar un foltedd cyflenwad pŵer positif, gan sicrhau perfformiad sefydlog ar draws ystod foltedd o +12V i +36V. Ar ben hynny, mae'r trosglwyddydd yn cynnwys swyddogaeth dangosydd sy'n cadarnhau gweithrediad arferol y cyflenwad pŵer a'r allbwn pŵer optegol, gan ddarparu dangosydd statws dibynadwy ar gyfer monitro a chynnal a chadw'r system.

Manylebau technegol

Sgoriau Uchafswm Absoliwt

Paramedr       Icon Min. Teip. Max. Uned
tymheredd storio TSTG 55- +25 +85 ℃
Tymheredd Operation TC 40- +25 +70 ℃
Pŵer mewnbwn RF1 Pin - +15 +25 DBM
foltedd Vin +12 +12 +36 V

(1) Modd gweithio tonnau parhaus (CW).

Manyleb Optegol a Thrydanol (TC = 22±3℃)

Paramedr       Icon Min. Teip. Max. Uned Nodyn
Tonfedd λ 1527.99 - 1563.05 nm Safon ITU
Amledd (3dB) f3dB 2 - 25 GHz -
Pŵer allbwn golau P 10 - - mW -
Sŵn Dwysedd Cymharol rhîn - - 155- dBc/Hz -
Colli dychwelyd (VSWR) VSWR - - 2.5 - -
Mewnbwn 1 dB Cywasgiad - +17 - - DBM -

Cyflenwad Pŵer (TC = 22±3℃)

Paramedr  Min. Teip. Max. Uned
foltedd +12 +12 +36 V
Cyfredol(2) 0.4 0.7 1.2 A

(2) Cyflwr prawf: Vin = + 12V.

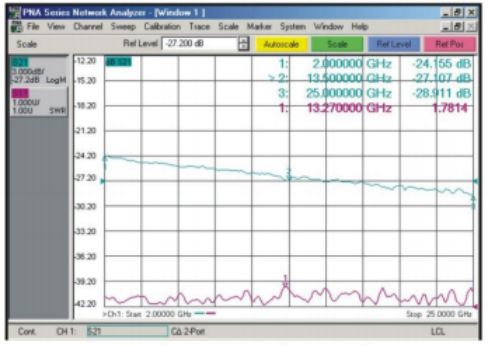

● Cromlin Ymateb Nodweddiadol

Ffigur 1 Cromlin Ymateb Nodweddiadol Trosglwyddydd Band-K LK-NY20E



● Uned Dimensiwn: mm[modfedd]

heb eu diffinio

Ffigur 2 Dimensiwn y Trosglwyddydd LK-NY20E

Cysylltydd RF: SMA

Cysylltydd Pŵer: J30J-9-ZKP


● Pin y Cyflenwad Pŵer

Paramedr Disgrifiad
pin 1 2 3 4 5 6 7 8 9
foltedd Vin NC GND NC

● Gwybodaeth Archebu

Taflen 1:

Icon Disgrifiad
20E Trosglwyddydd modiwleiddio allanol band-K

Taflen 2:

Côd Amlder(THz) Tonfedd (nm)   Côd Amlder(THz) Tonfedd (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

Taflen 3:

Icon Disgrifiad
PM1 Ffibr Panda
PM2 Ffibr eliptig

Taflen 4:

Icon Disgrifiad
CM Addasu defnyddwyr
A FC / APC
ceisiadau

  • Antena a Radar

  • Satcom

  • System gwrthfesurau electronig

  • Cysylltiadau RF analog trosglwyddo/oedi

  • Cyfathrebu Di-wifr Band Eang

  • Gorsaf sylfaen cyfathrebu symudol

  • System DWDM

  • Systemau radar dosbarthedig
