Modiwl Laser Mini UWB DML LK-NYSD
- Dyluniad Bach
- Modiwleiddio Uniongyrchol
- Ystod-Dynamig-Uchel
- Lled Band 18 GHz
- Cerrynt trothwy isel
- Pŵer allbwn uchel
- Pecyn pili-pala 7 pin gyda chysylltydd SMA
- Tymheredd yr achos gweithredu: -40 i 70 ℃
- Dibynadwyedd Gwell
- RIN Isel
Disgrifiad
Mae laser LK-NYSD yn laser DFB cryno, wedi'i fodiwleiddio'n uniongyrchol, wedi'i gynllunio ar gyfer perfformiad uwch mewn systemau cyfathrebu ffibr optig llinol. Mae'n gallu allyrru tonfeddi ar 1310nm, 1550nm, a CWCM. Mae'r laserau hyn yn gwasanaethu fel dewis arall gwell i systemau cebl cyd-echelinol ar gyfer trosglwyddo signalau ar amleddau 12 GHz neu 18 GHz.
Mae'n gwella dibynadwyedd rhwydweithiau cyfathrebu microdon trwy ddiogelu cyfanrwydd y signal RF yn ystod trosglwyddo. Oherwydd y nodweddion hyn, mae'r cynhyrchion laser hyn yn rhoi hwb sylweddol i ansawdd y signal ar draws sbectrwm eang o gymwysiadau, megis rheoli o bell antena, telemetreg, dosbarthu signalau amseru a chyfeirio, a llinellau mesur ac oedi.
Mae laser LK-NYSD yn cynnwys ynysydd optegol integredig, oerydd thermoelectrig (TEC), thermistor, sglodion deuod laser, a ffotodeuod monitro, ac mae pob un ohonynt wedi'u selio o fewn pecyn pili-pala 7-pin i sicrhau amddiffyniad hermetig.
Manylebau technegol
Sgoriau Uchafswm Absoliwt
| Paramedr | Icon | Min. | Max. | Uned |
| Cerrynt ymlaen deuod laser | If | - | 120 | mA |
| Foltedd gwrthdro deuod laser | V | - | 1 | V |
| Pŵer blaen | Pf | - | 20 | DBM |
| Foltedd gwrthdro PD | V | - | 15 | V |
| Cerrynt ymlaen (PD) | Im | - | 2 | mA |
| Tymheredd Operation | I | 40- | +70 | ° C |
| tymheredd storio | Ts | 55- | +85 | ° C |
| Lleithder cymharol storio | Sr | - | 85 | % |
Nodweddion Trydanol / Optegol (TC = 22±3℃)
| Paramedr | Icon | Cyflwr y Prawf | Min | TYP | Max | Unedau | Nodyn |
| Tonfedd | λ | OS= Iop, T = Top | 1310nm, 1550nm, CWDM - |
nm | ddewiswyd | ||
| Amlder | - | Band X | 0.1 | - | 12 | GHz | - |
| Band Ku | 1 | - | 18 | ||||
| Pŵer Allbwn Optegol | P | OS=Iop | - | 10 | - | mW | 1 |
| Cerrynt trothwy | Ith | - | - | - | 10 | mA | - |
| Cerrynt gweithredu | Iop | - | - | 55 | 100 | mA | - |
| Foltedd gweithredu | Vop | - | - | 1.5 | 2.5 | V | - |
| Effeithlonrwydd llethr | SE | - | 0.2 | - | - | W / A. | - |
| Cymhareb atal modd ochr | SMSR | OS=Iop | 30 | - | - | dB | - |
| Sŵn Dwysedd Cymharol | RIN | - | - | 150- | 130- | dB / Hz | - |
| Lled Band (-3dB, I=60mA) | S21 | Band X | - | 12 | - | GHz | - |
| Band Ku | - | 18 | - | ||||
| Colli dychwelyd (VSWR) | VSWR | Band X | - | - | 2 | dB | - |
| Band Ku | - | - | 2.2 | ||||
| Mewnbwn 1 dB Cywasgiad | - | - | 15 | - | - | DBM | - |
| Gwrthiant Thermistor | Rth | @ 25 ° C. | - | 10 | - | Kohm | - |
| Cerrynt TEC | It | - | - | - | 1.2 | A | 2 |
| Foltedd TEC | Vt | - | - | - | 2.5 | V | 2 |
| Cynhwysedd (PD) | Ct | - | - | - | 20 | pF | - |
| Monitro cerrynt | Im | - | 0.10 | - | 2.0 | mA | - |
| Cerrynt tywyll (PD) | Id | - | - | - | 50 | nA | - |
Nodiadau:Daw pob sglodion laser o wafferi sydd wedi'u hardystio gan ddefnyddio swp cynrychioliadol o ddyfeisiau y mae'n rhaid iddynt gyflawni cynnyrch derbyniol ar gyfer llosgi i mewn.
1. Tymheredd laser wedi'i osod ar 25℃, cerrynt rhagfarn ar 55mA
2. Tymheredd achos gweithredu -40 ~ 70 ℃
● Cromlin Nodweddiadol
Ffigur 1. Cromlin S band X laser Cyfres LK-NYSD
Ffigur 2. LK-NYSD Cyfres laser Ku band S-cromlin
● Spectrogram Nodweddiadol

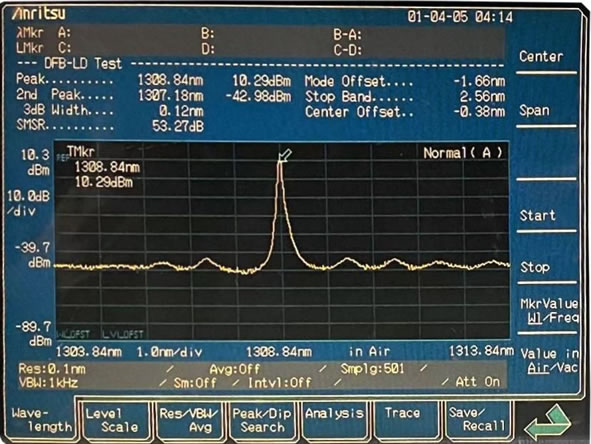

Ffigur 3. Spectrogram laser Cyfres LK-NYSD - band 1nm
Ffigur 4. Spectrogram laser Cyfres LK-NYSD - band 10nm
● Dimensiwn
Ffigur 5. Dimensiwn Cyfres LK-NYSD
● Diffiniad o BIN
| Eitem | Diffiniad | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Disgrifiad | PD- | PD+ | LD- | Thermistor | Thermistor | TEC- | TEC+ | Allbwn RF | Mewnbwn optegol输入 |
| math | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● GWYBODAETH ARCHEBU
Taflen 1:
| model | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Tonfedd (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
Taflen 2:
| model | Amlder |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Taflen 3:
| model | Math o gysylltydd optegol | Sylw |
| N | Customized | |
| A | FC / APC | Ffibr modd sengl safonol 9/125μm |
| P | FC / PC | Ffibr modd sengl safonol 9/125μm |
ceisiadau
Cyfathrebu Data Cyflymder Uchel
Pellter Antenna
Rhwydweithiau Cellog a PCS
Trosglwyddiad cysylltiadau RF analog
Cyfathrebu Milwrol
Olrhain, Telemetreg, a Rheoli
Systemau Telemetreg
Systemau Milwrol ac Amddiffyn
