Ffoto-synhwyrydd LK-HSPD-Ku-CM InGaAs Cyflymder Uchel
- Lled Band Eang, Cyflymder Uchel
- Bias-T Ymgorfforedig
- AC Cyplysu
- Cysylltydd SMA wedi'i Selio'n Hermetig
- Cerrynt Tywyll Isel, cymhareb signal-i-sŵn uchel.
- Ffactor Ffurf Bach.
Disgrifiad
Mae modiwl synhwyrydd cyflymder uchel LK-HSPD-Ku-CM yn drawsdderbynydd optoelectronig soffistigedig, wedi'i beiriannu'n fanwl i ddiwallu anghenion cymwysiadau prosesu signalau digidol ac analog. Mae'r modiwl hwn wedi'i gyfarparu â ffotodeuod PIN InGaAs, sy'n cynnwys ystod ymateb sbectrol o 1250 i 1650 nanometr, gan gynnwys yr electroneg gyfatebu hanfodol sy'n ofynnol ar gyfer aliniad a chyflyru signalau gorau posibl.
Mae LK-HSPD-Ku-CM yn gallu darparu lled band o 18 gigahertz, gan ei wneud yn addas iawn ar gyfer cyfathrebu data cyflym. Mae'r modiwl yn cael ei bweru gan gyflenwad +5-folt, gan sicrhau gweithrediad dibynadwy a rhwyddineb integreiddio â systemau pŵer presennol. Mae'n cadw at y safonau ar gyfer mewnbynnau ffibr 9/125-micromedr modd sengl, gan hwyluso cydnawsedd â seilwaith ffibr optig sefydledig. Mae'r allbwn Amledd Radio (RF) wedi'i gyfarparu â chysylltydd sy'n gydnaws ag SMA, sydd wedi'i baru'n fanwl â'r impedans i 50 ohms i sicrhau lledaeniad signal effeithlon ac adlewyrchiad lleiaf posibl.
Mae LK-HSPD-Ku-CM wedi'i adeiladu gyda phroses selio hermetig, sy'n darparu amddiffyniad amgylcheddol cadarn ac yn gwella gwydnwch y modiwl yn erbyn lleithder, llwch a halogion posibl eraill, a thrwy hynny sicrhau sefydlogrwydd a pherfformiad hirdymor.
Manylebau technegol
| Sgôr Uchaf Nodweddiadol ac Absoliwt | ||||
|---|---|---|---|---|
| Paramedr | Sym. | TYP | Rating | Uned |
| Amrediad tymheredd storio | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Ystod tymheredd yr achos gweithredu | TC | 25 | -40 ～ +85 | ℃ |
| Foltedd Rhagfarn | VR | 5 | -4.75 ～ +5.25 | V |
| Pŵer Mewnbwn Optegol | pin | +10 | +13 | DBM |
| Pŵer Optegol Llosgi Allan | PB | - | +16 | DBM |
| Tymheredd sodro plwm | Tp | 280 (10s) | 330 (10s) | ℃ |
| Nodweddion Trydanol / Optegol (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Paramedr | sym | Cyflwr y Prawf | Gwerthoedd Paramedr | Uned | |
| Ystod Tonfedd | λ | - | 1000 1650 ~ | nm | |
| Ystod Amledd | - | - | Ku-Band | - | |
| Lled Band Signal Bach | f-3dB | TC= 22 ± 3℃ | 0.1 18 ~ | GHz | |
| Cyfrifoldeb | Re | VR, Pin=1mW | λ = 1310nm | ≥ 0.75 | A / w |
| λ = 1550nm | ≥ 0.7 | ||||
| Gwastadrwydd Osgled | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Allbwn VSWR | VSWR | - | ≤ 2.5 | - | |
| Foltedd Rhagfarn | VR | - | +5 | V | |
| RF Connector | - | - | SMA | - | |
| Dirlawnder Optegol Pŵer | Ps | VR, λ = 1550nm AC Modiwlaidd |
+13 | DBM | |
| Cerrynt Tywyll | Id | VR | ≤ 10 | nA | |
| Dirlawnder Pŵer Allbwn RF | Pout | - | 10- | DBM | |
| Rhwystriant Allbwn | RL | - | 50 | Ω | |
● Cromliniau Ymateb Nodweddiadol
(VR, λ=1550nm, TC = 25 ºC, Pin = 0dBm)

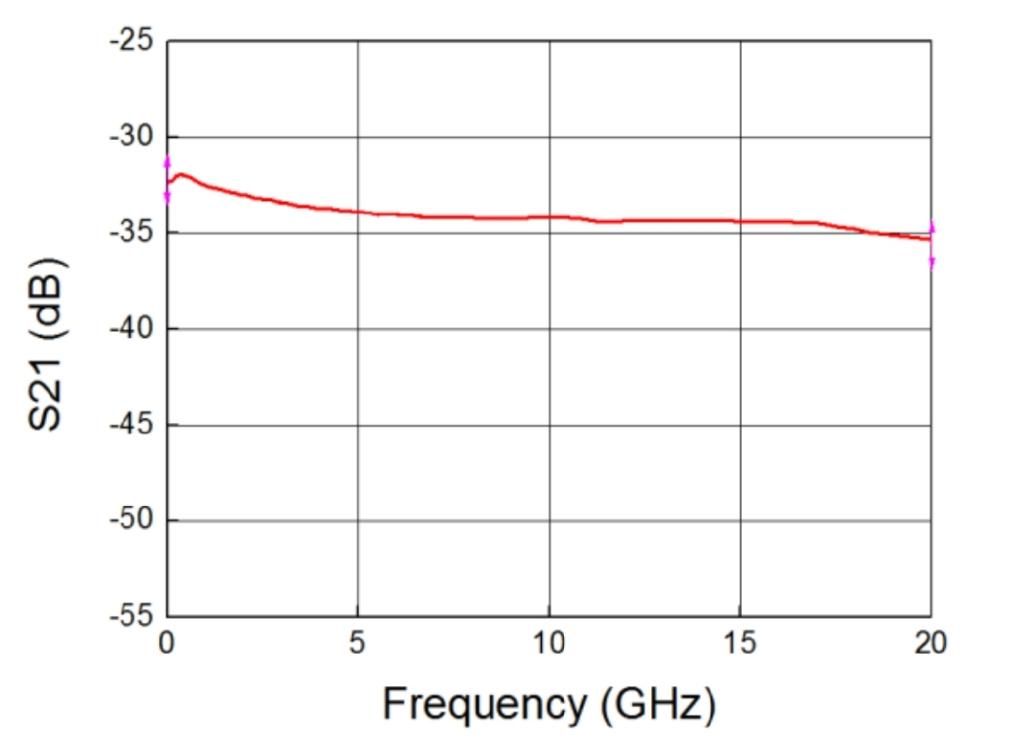

(Ffig. 1 Ymateb Amledd Ffotosynhwyrydd Band-Ku)
● Dimensiwn a Phinnau (Uned: mm[modfedd])
Cysylltydd RF: SMA
Sylw: dyma fersiwn 1.1, O'i gymharu â'r fersiwn a anfonwyd at y cwsmer ar Ebrill 14, 2023, mae'r dimensiynau cyffredinol wedi newid ac eithrio'r ffibr cynffon.
● Gwybodaeth Archebu
Taflen 1:
| Côd | Lled Band Analog |
| Ku | 0.1 ～ 18 GHz |
Taflen 2:
| Côd | Sylw |
| CM | Customized |
Taflen 3:
| Côd | Math Connector | Sylw |
| N | Dim Cysylltydd | Pigtail ffibr un modd 9/125 μm |
| A | FC / APC | |
| P | CC/CP |
● Rhagofalon
Radiws plygu'r ffibr o leiaf 20mm er mwyn osgoi difrod i ffibr.
Gwnewch yn siŵr bod yr agwedd cyplu ffibr yn lân cyn ei chysylltu â'r opto-gylched.
Mae angen yr amddiffyniad ESD addas wrth storio, cludo a defnyddio.
Gellir addasu ein holl ffotosynhwyryddion safonol yn fodiwlau!
ceisiadau
Cyfathrebu ffibr optegol
Prosesu Gwybodaeth Radar
Rhyfela Electronig
Prawf a Mesur Signal Cyflymder Uchel
Diogelwch a Gwyliadwriaeth
