Llinell Oedi Optegol a Efelychydd Optegol Cyfres LK-D-SS-18-T
- Lled band i 18GHz
- Amrediad deinamig uchel
- Cymhwysiad tymheredd eang
- Ymateb osgled isel
- Oedi amser wedi'u haddasu
Disgrifiad
Gan fanteisio ar dechnoleg arloesol Microdon-Ffotonig, mae llinell oedi optegol ac efelychydd optegol cyfres LK-D-SS-18-T yn cynnig perfformiad heb ei ail mewn sbectrwm o gymwysiadau, gan gynnwys profi radar, prosesu signalau, gweithrediadau antena arae cyfnodol, efelychu antena, a dadansoddi sŵn cyfnodol. Mae'r system uwch hon wedi'i chynllunio i weithredu'n ddi-dor ar draws y bandiau amledd S/C/X/Ku cyfan, a nodweddir gan golled mewnosod lleiaf posibl, ystod ddeinamig helaeth, ynysu electromagnetig cadarn, a'r gallu i drin signalau trosglwyddo triphlyg anweledig.
Manylebau technegol
Nodweddion Trydanol / Optegol
| Paramedr | Gwerthoedd Paramedr | Uned | Sylw | ||
| Min | Nodweddiadol | Max | |||
| Ystod Amlder | 2 | - | 18 | GHz | |
| Gwastadrwydd Osgled | - | ± 2 | ± 2.5 | dB | |
| Oedi Amser | 0.01 | - | 150 | us | Customized |
| Cywirdeb yr Oedi | -5‰ | - | +5‰ | - | |
| Colli Mewnosodiad | 0 | 20 | 30 | dB | Customized |
| Mewnbwn VSWR | - | 1.8 | 2.2 | - | |
| Allbwn VSWR | - | 1.8 | 2.2 | - | |
| rhwystriant | - | 50 | - | Ω | |
| Mewnbwn 1 dB Cywasgiad | - | +13 | +17 | DBM | |
| Cymhareb Gwrthod Signal Ffug | 60 | - | - | dBc | |
| Ffigur Sŵn | - | 50 | 60 | dB | 5us, 25℃ |
| Tymheredd Gweithredu | 55- | - | +85 | ℃ | Gweler Gwybodaeth Archebu |
| Tymheredd Storio | 55- | - | +85 | ℃ | |
| Oedi Cymharol yn erbyn Tymheredd | - | - | 7 | ppm/℃ | |
| Colli Mewnosodiad yn erbyn Tymheredd | - | 2 | 4 | % / ℃ | |
Disgrifiad o'r Cysylltydd a'r Cyflenwad Pŵer
| pin | 1 、 2 | 3, 4, 5 | 6 、 7 | 8 、 9 |
| foltedd | NC | GND | + 12V | NC |
| Rating ar hyn o bryd | - | - | 0.3 | - |
| Max Cyfredol | 1 |

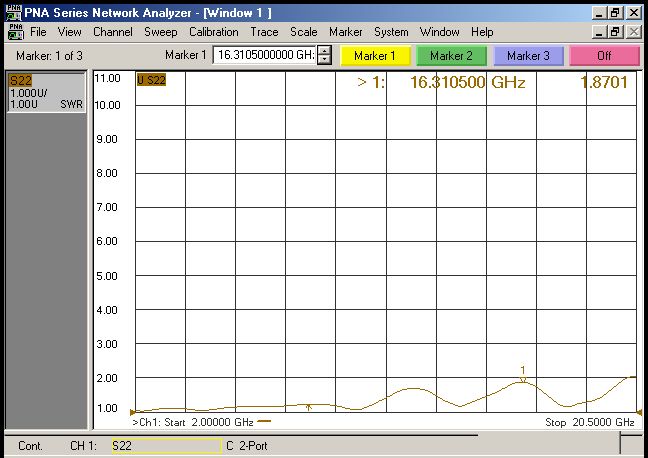

Cromliniau Ymateb Nodweddiadol (25 ℃)
Dimensiwn a Phinnau (Uned: mm[inch])
Cysylltydd RF: SMA-K (Wedi'i addasu)
Cysylltydd DC: DE-9PS (Wedi'i addasu)
| Math o Gynnyrch | LK-D-SS-18-TG | Sylw | |||||
| Oedi amser (ni) | 8 | 20 | 35 | 50 | 60 | 80 | safon |
| X(mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Math o Gynnyrch | LK-D-SS-18-TP | Sylw | |||||
| Oedi Amser (ni) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X(mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Gwybodaeth Archebu
| Math o Gynnyrch | Pecynnau | Lefelau Ansawdd | Tymheredd Gweithredu | Tymheredd Storio |
| LK-D-SS-18-TGI | safon | Gradd diwydiant | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Gradd ganolig | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Gradd arbennig | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Compact | Gradd diwydiant | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Gradd ganolig | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Gradd arbennig | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
ceisiadau
Profi/calibradu radar
Prosesu signalau
Rhyfel electronig
Arae antena cyfnodol
Efelychiad antena
