Efelychydd Altimeter Radio LK-DS-HES-S Achos safonol (wedi'i addasu)
- Ystod uchder efelychiedig eang (0 i 22000 uchod);
- Cymhareb Atal Cyfeiriadedd Uchel
- Cywirdeb uchel-altimedr efelychu uchel (≥1‰)
- Ffurfweddiad efelychu dewisol (cefnogi mwy na 210 o gyfluniadau)
- Switsh â llaw a switsh awtomatig;
- Miniatureiddio cyfaint, cydnawsedd electromagnetig cryf, dibynadwyedd gwaith uchel;
- Modd rheoli lluosog: UART, LAN, ac ati.
- Rhyngwyneb platfform profion safonol amrywiol fel PXI, VXI, LXI.
Disgrifiad
Mae cyfres LK-DS-HES o efelychwyr altimedr radio yn cynrychioli dosbarth arbenigol o systemau oedi ffotodrydanol, wedi'u crefftio'n fanwl iawn i ddiwallu gofynion cymhleth datblygu, calibradu a chynnal a chadw efelychwyr altimedr radio. Mae'r systemau hyn wedi'u hategu gan dechnoleg soffistigedig llinellau oedi ffibr-optig, sy'n defnyddio ffibrau optegol fel y cyfrwng trosglwyddo ac yn manteisio ar ffenomen oedi golau i efelychu lledaeniad gofodol signalau microdon RF yn gywir. Mae'r dull arloesol hwn yn caniatáu efelychu a meintioli trosglwyddiad signal yn fanwl gywir ar uchderau amrywiol.
Mewn cyferbyniad â'r systemau llinell oedi Ton Acwstig Arwyneb (SAW) traddodiadol, mae'r gyfres LK-DS-HES yn arddangos cyfres o alluoedd gwell:
Lled Band Amledd Eang; Atal Cyfarwyddeidd-dra Uwch; Rheoli Signalau Cludiant Triphlyg Uwch:; Bywyd Gwasanaeth Estynedig Heb Ail-raddnodi; Dibynadwyedd Gwaith Wedi'i Optimeiddio;
Mae'r nodweddion uwch hyn yn gosod y gyfres LK-DS-HES fel dewis blaenllaw ar gyfer cymwysiadau efelychydd altimedr radio, gan ragori ar berfformiad a dibynadwyedd systemau llinell oedi SAW confensiynol.
Manylebau technegol
Nodweddion Trydanol/Optegol
| Paramedr | Gwerthoedd paramedr | Uned | Sylw | ||
| Min | Nodweddiadol | Max | |||
| Ystod Amlder | 4 | - | 4.6 | GHz | |
| Ymateb osgled | - | ± 1.5 | ± 2 | dB | |
| Efelychu uchder | 1 | - | 22000 | m | estynadwy |
| Efelychu cywirdeb uchder | 0.5% | 1% | - | - | |
| Y pŵer mewnbwn mwyaf | - | 2 | Customized | W | Ton barhaus |
| - | 100 | Customized | W | Ton pwls | |
| Mewnbwn VSWR | - | 1.3 | 1.5 | - | |
| Allbwn VSWR | - | 1.3 | 1.5 | - | |
| rhwystriant | - | 50 | - | Ω | |
| Efelychu ystod addasadwy gwanhad | - | 80 | Customized | dB | |
| cymhareb ataliad syth | 60 | 80 | - | dBc | |
| signalau cludo triphlyg | Na | ||||
| Gweithredu Ystod Tymheredd | 40- | - | +70 | ℃ | Wedi'i addasu gyda gradd ansawdd |
| Tymheredd Storio Rang | 55- | - | +85 | ℃ | |
| Efelychu uchder yn erbyn Tymheredd | - | - | 7 | ppm/℃ | |
| Efelychu cywirdeb yn erbyn Tymheredd | - | 3 | 6 | % / ℃ | Gellir cael iawndal |

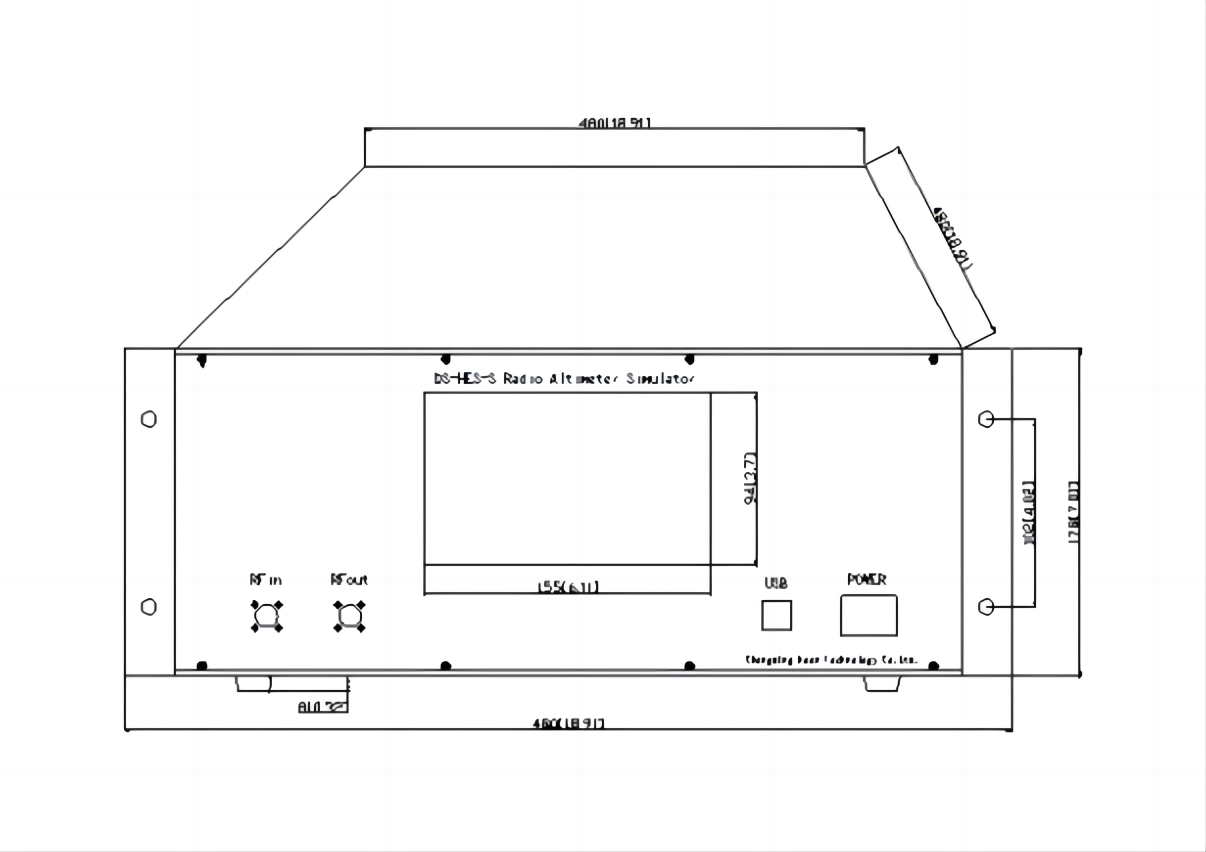

Y pecynnau a'r pinnau (Uned: mm[modfedd])
Cysylltydd RF: SMA-K (Wedi'i addasu)
Cysylltydd DC: DE-9PS (Wedi'i addasu)
ceisiadau
Lleoliad: Uchelfedr radio ar gyfer radar, AEW, lloeren, hofrennydd ac ati
Mesurwch gywirdeb yr altimedr
Mesurwch seictigrwydd ymchwil ac olrhain
Mesur paramedrau eraill
